21세기 독일잠수함 개발현황 (4)





6. 소 나

212A급 잠수함의 소나체계는 저주파 및 중주파 수동 소나체계인 DBQS-40(STN ATLAS사 제작)이다. 이 체계는 TASS, FASS, 실린더형소나, 수동거리측정 소나를 보유하고 있다.

한 개의돌출된 방수소나도 장착되어 표적 소나펄스의 고주파에 대한 경보기능을 한다. 한 개의 자함소음경보 체계와 한 개의 기뢰회피소나 또한 설치되어있다.

예인소나(TAS)는 저주파 및 초저주파 범위의 소음을 탐지하므로써 원거리 표적을 탐지할 수 있으며 긴 센서를 함미에서 예인을 해야한다. TASS의 장점은 센서의 길이가 길다는 것과 잠수함으로부터 센서가 이격되어 있음으로 인해 자함소음의 간섭을 받지 않는다는 것이다.

특별히 개발한 원치 체계는 예인케이블과 센서를 위해 사용되며 압력선체 후부에서 이를 모니터링한다.

FAS는 중주파수와 저주파수를 원거리에서 탐지한다. 이는 선체 좌우현을 따라 길게 설치되어 있으며 좌우현 각각 192개 하이드로폰이 설치되어있다. 수동거리측정소나(PRS)는 좌우현에 설치되어있다. 좌우에 각각 3개 그룹으로 설치되어 있으며 중주파수 범위를 탐지한다. 이러한 배치를 이용하여 각 센서의 음수신 시간차를 이용하여 표적 거리를 측정한다.

실린더형 소나는 함수 자유충수구역 하부에 설치되어 있다. 하부에 위치함으로 인해 잠망경 심도에서도 상대적으로 수면간섭 소음의 영향을 적게 받는다. 중거리와 근거리 표적을 360도 전방위에서 접촉이 가능하다.


7. 잠 망 경

과거의 잠망경은 프리즘과, 오목, 볼록 거울로 구성된 순수한 광학체계였지만 현대의 잠망경은 마치 TV 센서같은 광학체계에다 레이저와 온도조절장치가 부착되어있다. 212A급 잠수함에는 Zeiss사에서 제작한 SERO 14/15가 설치되었다. 탐색잠망경 SERO 14는 적외선 감시카메라, ES, GPS 센서가 부착된 원거리 탐지장비가 부착되어있다. 공격잠망경 SERO 15는 원거리 표적에 대한 시각확인이 가능하며 레이저 거리측정기가 부착되어있다.


8. 어 뢰

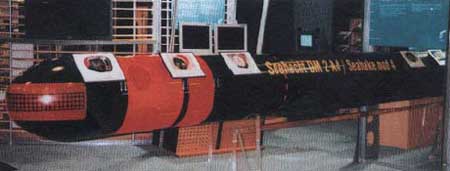

STN ATLAS사에서 개발한 DM2A4어뢰는 206A급에 탑재중인 DM2A3어뢰를 개선한 것이다.

DM2A4는 선유도 중어뢰로써 수상, 수중표적과 전투가 가능한 다목적 어뢰이다. 이 어뢰는 수상함뿐아니라 잠수함에도 탑재될 수 있다. 운용가능심도는 300미터까지이다. 옵션에따라 한 개에서 4개의 ZnAg0 콤팩트 밧데리를 설치할 수 있다. 표준형인 4개인 밧데리를 설치할 경우 어뢰길이는 유도선카세트 포함 7미터이다. 추진체계는 영구자기모터를 장착하고 있다.

어뢰앞부분은 수동/능동 광대역 주파수 어뢰소나를 장착하고 있다. 이전 어뢰보다 개선된 사항으로 항해시 더욱 정숙을 기하였다.

DM2A4 어뢰는 또한 한 개의 밧데리와 무선유도로써 중속과 중거리항적추적 호밍어뢰로도 제공된다. DM2A4 어뢰시리즈는 독일어뢰발전사의 하이라이트로 분류된다. 모듈식 개념은 장래 추가 생산 및 개선가능성을 넓혀준다. 이러한 기술을 이용해서 수중 무인잠수정 개발에도 적용될 예정이다.

< 출처 : 해군본부 >
