JDAM (Joint Direct Attack Munition)






JDAM(Joint Direct Attack Munition)은 기존의 비(非)유도식 자유 낙하 폭탄을『고성능』무기로 바꾸어 공격 목표에 정확히 유도하는 장비로 美공군 주도하에 보잉사에서 개발되었다.

JDAM 키트는 관성 항법 시스템(INS)과 전지역 위치 선정 시스템(GPS)이 들어 있는 꼬리 접합부분을 가지고 있는데, 이것이 바로『눈먼(盲)』폭탄을 스마트 폭탄으로 바꾸어 주는 핵심부품이다.


■ 개발 배경

미 국방성은 걸프(Gulf)전 이후 고정된 지상표적이나 정박중인 함정에 대해 전천후 정밀 공격이 가능한 무기체계의 필요성을 인식하였고, 적정 예산투자로 경제적인 무기체계의 확보를 위하여 일반목적폭탄(MK-83/84) 및 견고화 목표물 파괴폭탄(BLU-110/109) 후미에 GPS/INS 유도Kit를 부착, 정밀투하가 가능토록 하는 JDAM을 개발하게 되었다.

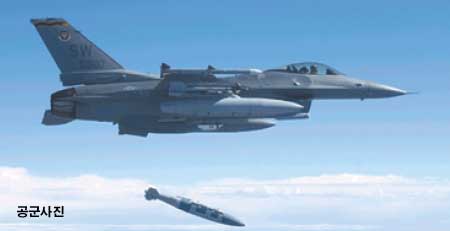

JDAM은 1996년 10월 Eglin 공군 기지에서 F-16으로 첫 공중투하 시험평가가 실시되었으며, 공식적으로 실전에 사용된 것은 코소보 전쟁부터이다.

경제적이고 실용적인 전천후 스마트 폭탄 JDAM은 자체 내장된 항법시스템을 이용, 목표로부터 15마일 정도 거리에서 각각의 표적에 대한 공격이 가능하다.

일단 폭탄을 투하하면 JDAM은GPS 위성항법시스템을 사용하여 자신의 3차원 위치를 파악, 조정핀으로 방향을 조정해가며 투하 전에 미리 입력한 목표의 위치좌표를 향해 날아간다.

폭탄 자체에 내장된 항법시스템을 이용하므로, 폭탄을 투하한 항공기가 목표를 향해 레이저를 조사하던지 화상을 모니터할 필요가 없으며, 기존의 광학식 유도폭탄(레이저 혹은 TV 유도)과 달리 기상에 좌우되지도 않는다. 또 기존의 레이저와 TV 유도방식 폭탄에 비해 JDAM은 가격도 저렴하다.


■ 운용 개념

·무장장착(Load Munition)

지상에서 임무지원 장비를 이용하여 표적정보를 DTC(Data-Transfer Cartridge)에 입력 후, 항공기 임무컴퓨터를 통해 JDAM으로 자료를 전송한다. 이때 입력자료는 GPS Timing, 위치산정, 표적좌표, 퓨즈선택 등이다.


· 임무자료입력(JDAM Power Apply)

JDAM은 항공기의 항법장비로부터 위치, 속도 등의 관련자료를 제공받으며, 이때 조종사는 새로운 표적자료 입력이 가능하다.


· 동조(Transfer Alignment)

임무지역에 도달하기 전 조종사는 JDAM의 GPS 시스템을 동조시키기 위해 수평비행을 실시해야 한다.


·투하 및 귀환(Release/Return to Base)

조종사는 조종석에 시현되는 JDAM 투하 가능영역 도달 시 무장을 투하하고 전장지역 이탈(Fire &Forget)을 실시한다.

< 출처 : 월간공군 2004년 5월호 >
